本文由 资源共享网 – ziyuan 发布,转载请注明出处,如有问题请联系我们!拨叉[831003] 5-钻φ5锥孔及2-M8孔夹具全套资料(cad源文件、封皮任务书、设计说明书)

  • 资源分类:CAD
  • 最后更新:2022-09-21
  • 下载积分:5【升级会员送积分】
  • 积分说明:【上传资源赚积分】
  • 资源语言: 中文
    提示:资源共享网(www.08i8.com)CAD资源《拨叉[831003] 5-钻φ5锥孔及2-M8孔夹具全套资料(cad源文件、封皮任务书、设计说明书)》仅供研究学习请勿商用!


    夹具体-底座-A1.dwg

    夹具体-底座-A2.dwg

    夹具零件图-钻摸板.dwg

    封皮任务书.doc

    工序卡及工艺过程.dwg

    工序卡片.dwg

    拨叉毛坯图.dwg

    拨叉零件图.dwg

    机械加工工艺过程卡片.bak

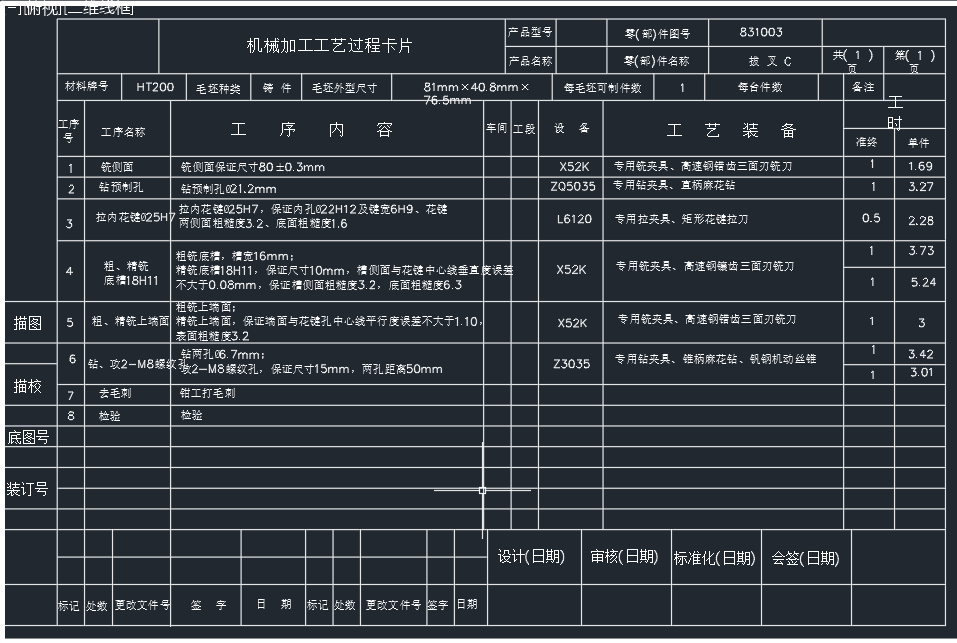

    机械加工工艺过程卡片.dwg

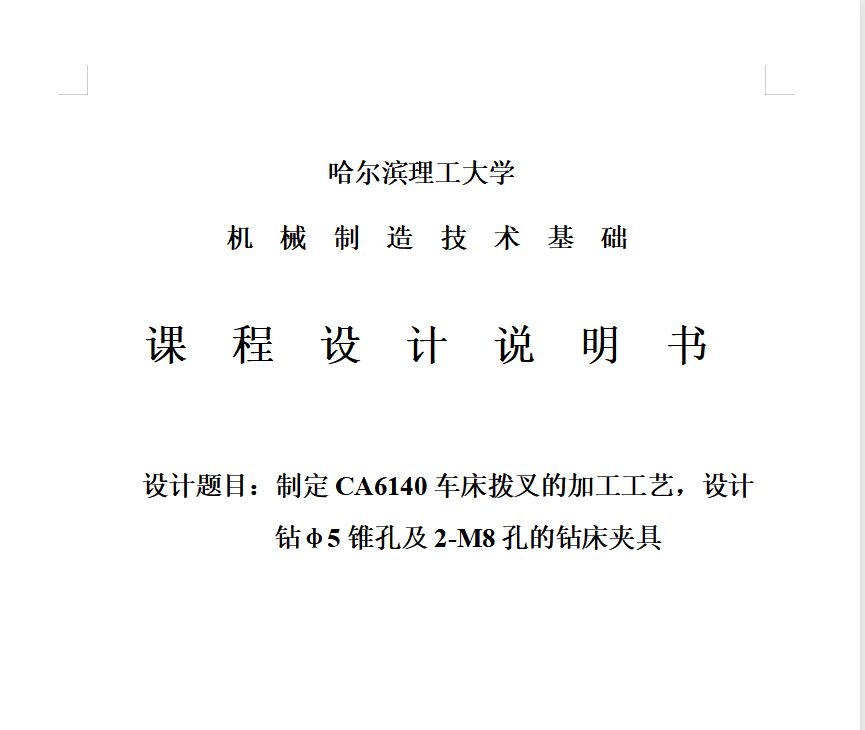

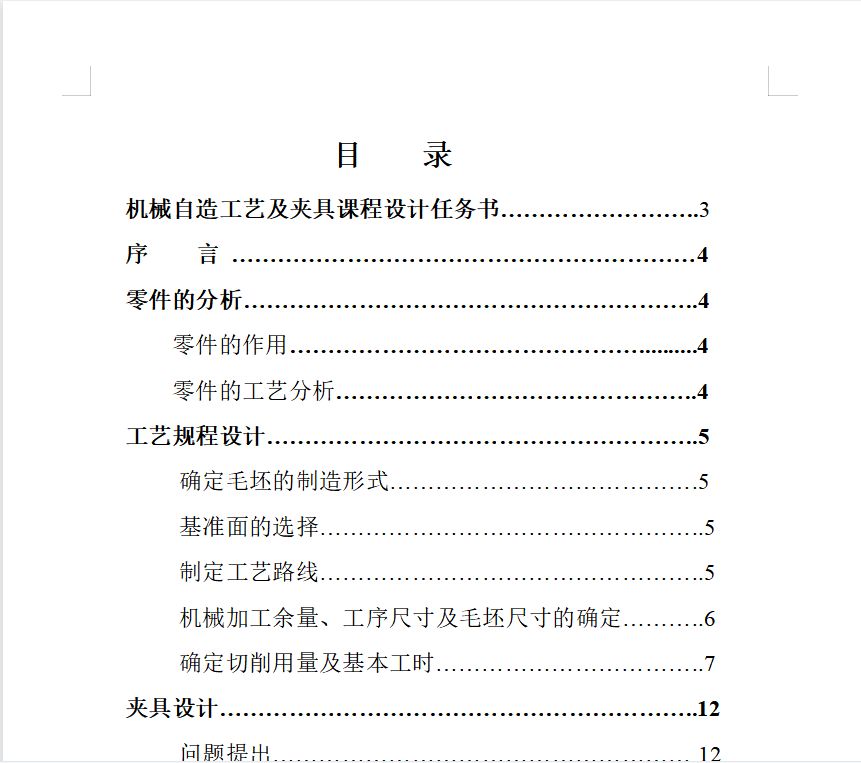

    设计说明书.doc

    钻孔装配图.dwg



    机械自造工艺及夹具课程设计任务书



    设计题目:制定CA6140车床拨叉的加工工艺,设计钻φ5孔及2-M8孔的钻床夹具

    设计要求:中批量生产   手动夹紧   通用工艺装备

         设计时间:  2006.9.11~2006.9.29

    设计内容:1、熟悉零件图;

                   2、绘制零件图(一张);

                   3、绘制毛坯图(一张);

                   4、编写工艺过程卡片和工序卡片(各一张);

                   5、绘制夹具总装图;

                   6、绘制夹具零件图;

                   7、说明书
